Mesure pneumatique

Mesure pneumatique, mesure sans contact (tampons, bagues, électronique, étalons ...)

ISCOP étudie et réalise des équipements de mesure pneumatique  destinés à du contrôle de production.

La mesure pneumatique, également appelée mesure par fuite d'air,  se compose de deux éléments principaux, l'élément mesurant et l'afficheur.

Nous étudions et réalisons des éléments de mesure pneumatique classiques comme des tampons et bagues cylindriques ou coniques.

ISCOP propose également des produits plus complets permettant des mesures combinées pour analyser plusieurs diamètres ou plusieurs caractéristiques sur un même outil.

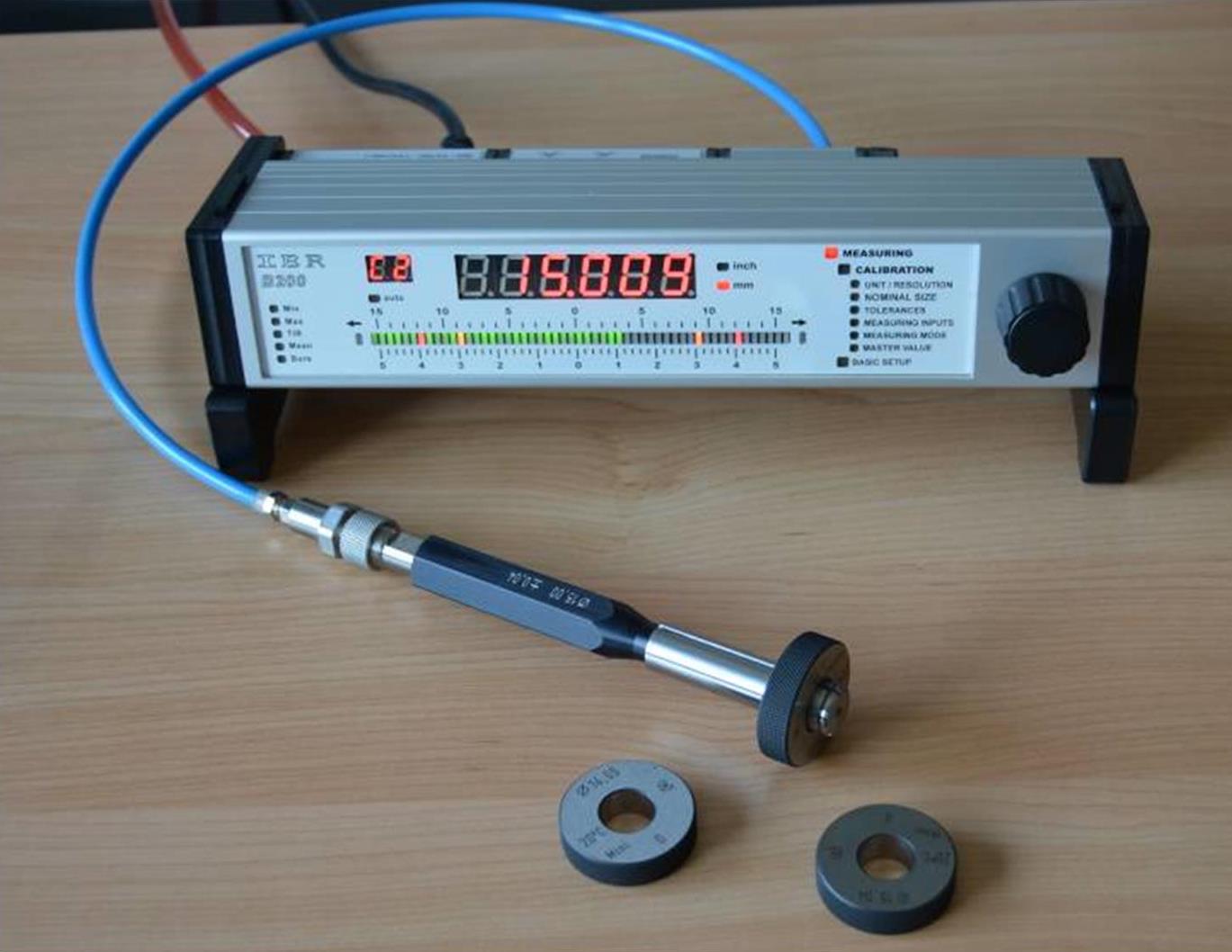

Les afficheurs sont soit de simples afficheurs numériques (voir photo) horizontaux ou verticaux, soit des centrales de mesures utilisées dans nos  " Systèmes multicotes ".

L'étalonnage est généralement effectué sur deux étalons un mini et un maxi pour lesquels nous livrons également un PV de contrôle.

La mesure sans contact limite l'usure des instruments et la pression de soufflage élimine la plupart des poussières et autres salissures.

Notre production est très diversifiée débutant du tampon de diamètre 1.7 mm jusqu'à des diamètres supérieurs à 200 mm.

Exemples d'application

Colonne Electro-pneumatique

Colonne Electro-pneumatique

Employé depuis très longtemps pour le contrôle dimensionnel, le système mécano-pneumatique s’est avéré être le moyen le plus fiable d’apprécier le MICRON dans les conditions d’atelier, ou la réalisation d’alésages.
Différents types d’ajustement ...

Employé depuis très longtemps pour le contrôle dimensionnel, le système mécano-pneumatique s’est avéré être le moyen le plus fiable d’apprécier le MICRON dans les conditions d’atelier, ou la réalisation d’alésages.
Différents types d’ajustement sont très souvent demandés sur les plans des industries automobiles, aéronautiques, électroniques, médicales …


La colonne de mesure pneumo-électronique connaît un fort développement et rajeunit les parcs de contrôle.
Destinée aussi bien aux postes manuels qu’aux postes automatisés, elle peut recevoir jusqu’à 8 modules pneumatiques à détection automatique avec un seul circuit d’alimentation d’air, et des combinaisons possibles avec des capteurs inductifs.


Sa conception pneumo-électronique et son système d’étalonnage permet de brancher des tampons ou des bagues pneumatiques de différents fabricants simplifiant ainsi les postes de contrôle manuels en atelier, avec un gain de place non négligeable.


La mesure pneumatique s’adapte aussi parfaitement aux exigences des nouveaux marchés, avec la possibilité de multiplication des points de mesure dans des espaces réduits.
Nos nombreuses réalisations dans tous les domaines industriels sont autant d’expériences à votre service pour résoudre vos différents problèmes de mesure de précision avec une fiabilité reconnue et à moindre coût.
